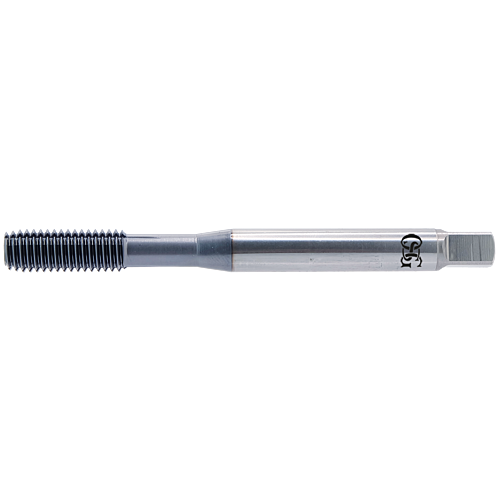

OSG M 10x1,5 V-NRT-P 6GX DIN 371
€ 0,00 Netto prijs excl. BTW
81 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48004169 | V-NRT 6GX FORM D |
Specificaties
DRAAD TYPE
M
SCHROEFDRAADDIAMETER (TD)
10
SPOED (TP)
1.5000
AANSLUITDIAMETER (DCON)
10.00
DIN
2174
DRIVE AFMETING (DRVS)
8.00
GAT TYPE TOEPASSING
Through Hole
FUNCTIONELE LENGTE (LF)
100.00
BRUIKBARE LENGTE (LU)
39
NUMBER OF CHIP FLUTES (NOF)
4.00
OVERMAATS
0.0320
PRE-MACHINED HOLE DIAMETER (PHD)
9,26 ~ 9,35
TYPE TAP
Forming tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
4.00
DRAADSNIJ AANSCHUINTYPE (THCHT)
D
SCHROEFDRAADLENGTE (THLGTH)
24.00
SCHROEFDRAAD TOLERANTIE
ISO3-6GX
TYPE
2
PHD MIN
9.2600
PHD MAX
9.3500
PHD_MAX
9.3500
PHD_MIN
9.2600
SCHROEFDRAADDIAMETER (TD_MM)
0.3937
SCHROEFDRAADDIAMETER (TD_MM)
10.00
SPOED
1.5000
Materiaal
Staal
RVS
Aluminiumlegeringen
Download formaat tekeningen
