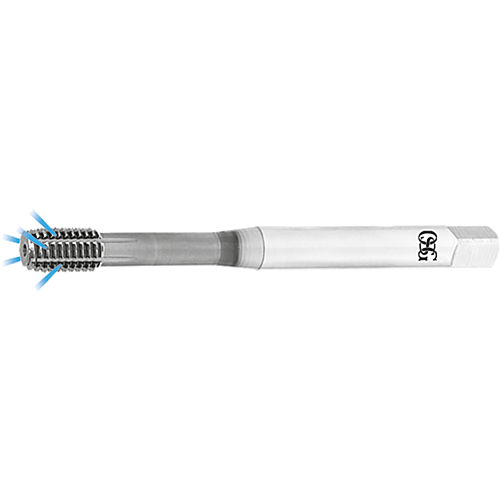

OSG UNF 5/16x24 S-OIL-XPF DIN2184-1
€ 0,00 Netto prijs excl. BTW
92 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48042476 | S-OIL-XPF |
Specificaties
DRAAD TYPE
UNF
SCHROEFDRAADDIAMETER (TD)
5/16
SPOED (TP)
24.00
AANSLUITDIAMETER (DCON)
8.00
DIN
2184-1
DRIVE AFMETING (DRVS)
6.2000
GAT TYPE TOEPASSING
Through and Blind Hole
FUNCTIONELE LENGTE (LF)
90.00
BRUIKBARE LENGTE (LU)
35
NUMBER OF CHIP FLUTES (NOF)
5.00
PRE-MACHINED HOLE DIAMETER (PHD)
7,39 ~ 7,47
TYPE TAP
Forming tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
2.5000
DRAADSNIJ AANSCHUINTYPE (THCHT)
C
SCHROEFDRAADLENGTE (THLGTH)
10.6000
SCHROEFDRAAD TOLERANTIE
ANSI-2BX
TYPE
één
PHD MIN
7.3900
PHD MAX
7.4700
PHD_MAX
7.4700
PHD_MIN
7.3900
SCHROEFDRAADDIAMETER (TD_MM)
0.3125
SCHROEFDRAADDIAMETER (TD_MM)
7.9375
SPOED
1.0583
SPOED
24.00
Materiaal
Staal
RVS
Aluminiumlegeringen
Gehard staal
Download formaat tekeningen
