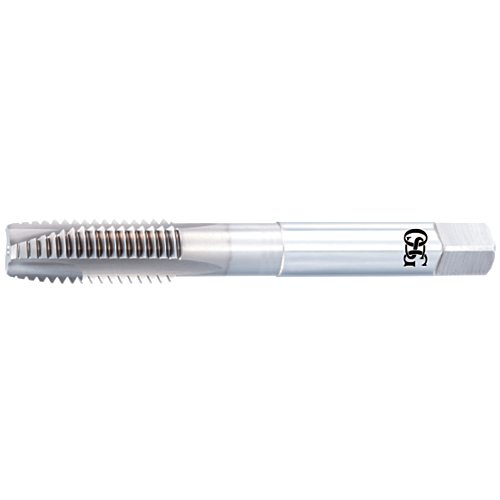

OSG UNJF 9/16x18 WHR-NI-POT DIN 2184
€ 0,00 Netto prijs excl. BTW
28 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48079496 | WHR-NI-POT |
Specificaties
DRAAD TYPE
UNJF
SCHROEFDRAADDIAMETER (TD)
9/16
SPOED (TP)
18.00
AANSLUITDIAMETER (DCON)
11.00
DIN
2184-1
DRIVE AFMETING (DRVS)
9.00
GAT TYPE TOEPASSING
Through Hole
FUNCTIONELE LENGTE (LF)
100.00
NUMBER OF CHIP FLUTES (NOF)
3.00
PRE-MACHINED HOLE DIAMETER (PHD)
13
TYPE TAP
Cutting tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
5.00
DRAADSNIJ AANSCHUINTYPE (THCHT)
B
SCHROEFDRAADLENGTE (THLGTH)
22.00
SCHROEFDRAAD TOLERANTIE
ANSI-3BX
TYPE
2
PHD_MAX
13.1210
PHD_MIN
12.9130
SCHROEFDRAADDIAMETER (TD_MM)
0.5625
SCHROEFDRAADDIAMETER (TD_MM)
14.2870
SPOED
1.4111
SPOED
18.00
Materiaal
Titaniumlegeringen
