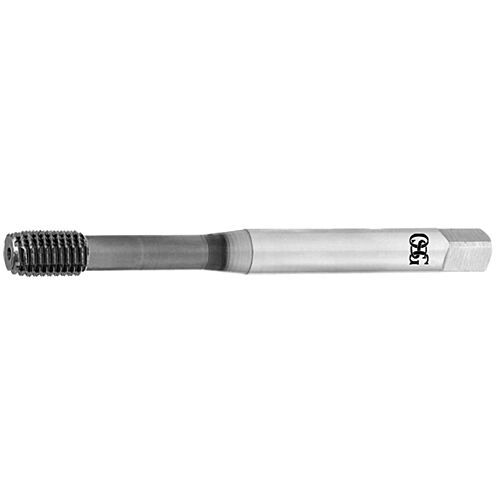

OSG M 16x2 S-XPF 7GX DIN 2174
€ 0,00 Netto prijs excl. BTW
525 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48087202 | S-XPF 7GX |
Specificaties
DRAAD TYPE
M
SCHROEFDRAADDIAMETER (TD)
16
SPOED (TP)
2.00
AANSLUITDIAMETER (DCON)
12.00
DIN
2174
DRIVE AFMETING (DRVS)
9.00
GAT TYPE TOEPASSING
Through and Blind Hole
FUNCTIONELE LENGTE (LF)
110.00
NUMBER OF CHIP FLUTES (NOF)
8.00
OVERMAATS
0.0760
PRE-MACHINED HOLE DIAMETER (PHD)
15,04 ~ 15,16
TYPE TAP
Forming tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
2.5000
DRAADSNIJ AANSCHUINTYPE (THCHT)
C
SCHROEFDRAADLENGTE (THLGTH)
20.00
SCHROEFDRAAD TOLERANTIE
7GX
TYPE
2
PHD MIN
15.0400
PHD MAX
15.1600
PHD_MAX
15.1600
PHD_MIN
15.0400
SCHROEFDRAADDIAMETER (TD_MM)
0.6299
SCHROEFDRAADDIAMETER (TD_MM)
16.00
SPOED
2.00
Materiaal
Staal
RVS
Aluminiumlegeringen
Gehard staal
Download formaat tekeningen
