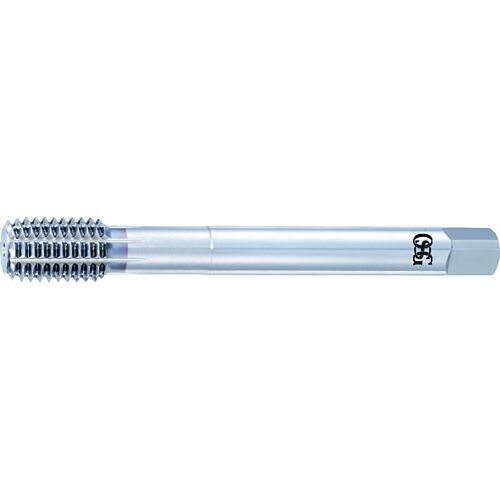

OSG MF 16 x1,5 S-XPF FORM E DIN 2174
€ 0,00 Netto prijs excl. BTW
42 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48089203 | S-XPF FORM E |
Specificaties
DRAAD TYPE
MF
SCHROEFDRAADDIAMETER (TD)
16
SPOED (TP)
1.5000
AANSLUITDIAMETER (DCON)
12.00
DIN
2174
DRIVE AFMETING (DRVS)
9.00
GAT TYPE TOEPASSING
Through and Blind Hole
FUNCTIONELE LENGTE (LF)
100.00
NUMBER OF CHIP FLUTES (NOF)
8.00
PRE-MACHINED HOLE DIAMETER (PHD)
15,25 ~ 15,34
TYPE TAP
Forming tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
1.5000
DRAADSNIJ AANSCHUINTYPE (THCHT)
E
SCHROEFDRAADLENGTE (THLGTH)
15.00
SCHROEFDRAAD TOLERANTIE
ISO2-6HX
PHD MIN
15.2500
PHD MAX
15.3400
PHD_MAX
15.3400
PHD_MIN
15.2500
SCHROEFDRAADDIAMETER (TD_MM)
0.6299
SCHROEFDRAADDIAMETER (TD_MM)
16.00
SPOED
1.5000
Materiaal
Staal
RVS
Aluminiumlegeringen
Gehard staal
Download formaat tekeningen
