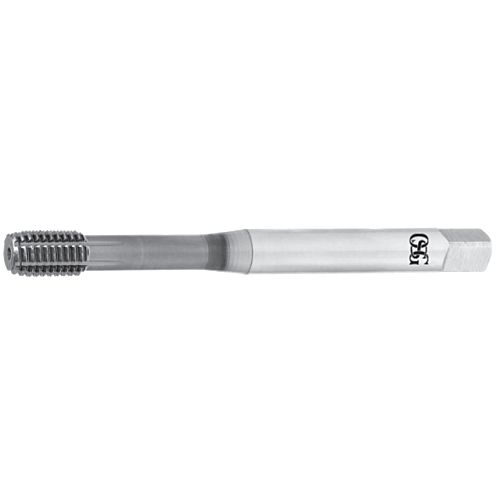

OSG UNC 3/8x16 S-XPF DIN 2184-1
€ 0,00 Netto prijs excl. BTW
108 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48091479 | S-XPF |
Specificaties
DRAAD TYPE
UNC
SCHROEFDRAADDIAMETER (TD)
3/8
SPOED (TP)
16.00
AANSLUITDIAMETER (DCON)
9.00
DIN
2184-1
DRIVE AFMETING (DRVS)
7.00
GAT TYPE TOEPASSING
Through and Blind Hole
FUNCTIONELE LENGTE (LF)
100.00
BRUIKBARE LENGTE (LU)
35
NUMBER OF CHIP FLUTES (NOF)
8.00
PRE-MACHINED HOLE DIAMETER (PHD)
8,66 ~ 8,78
TYPE TAP
Forming tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
2.5000
DRAADSNIJ AANSCHUINTYPE (THCHT)
C
SCHROEFDRAADLENGTE (THLGTH)
15.9000
SCHROEFDRAAD TOLERANTIE
ANSI-2BX
TYPE
één
PHD MIN
8.6600
PHD MAX
8.7800
PHD_MAX
8.7800
PHD_MIN
8.6600
SCHROEFDRAADDIAMETER (TD_MM)
0.3750
SCHROEFDRAADDIAMETER (TD_MM)
9.5250
SPOED
1.5875
SPOED
16.00
Materiaal
Staal
RVS
Aluminiumlegeringen
Gehard staal
Download formaat tekeningen
