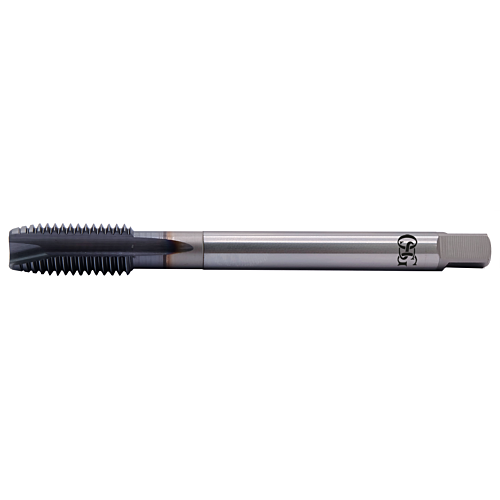

OSG 3/16 x24 BSW A-POT DIN 2184-1
€ 0,00 Netto prijs excl. BTW
0 op voorraad (Copilote (BE))
| EDP | Serie |
|---|---|
| 48205704 | A-POT |
Specificaties
DRAAD TYPE
BSW
SCHROEFDRAADDIAMETER (TD)
3/16
SPOED (TP)
24.00
AANSLUITDIAMETER (DCON)
6.00
DIN
2184-1
DRIVE AFMETING (DRVS)
4.9000
GAT TYPE TOEPASSING
Through Hole
FUNCTIONELE LENGTE (LF)
70.00
BRUIKBARE LENGTE (LU)
25
NUMBER OF CHIP FLUTES (NOF)
3.00
PRE-MACHINED HOLE DIAMETER (PHD)
3.6
TYPE TAP
Cutting tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
4.00
DRAADSNIJ AANSCHUINTYPE (THCHT)
B
SCHROEFDRAADLENGTE (THLGTH)
16.00
SCHROEFDRAAD TOLERANTIE
MED
SCHROEFDRAADDIAMETER (TD_MM)
0.1875
SCHROEFDRAADDIAMETER (TD_MM)
4.7620
SPOED
1.0583
SPOED
24.00
Materiaal
Staal
RVS
Aluminiumlegeringen
Titaniumlegeringen
Gehard staal
Download formaat tekeningen
