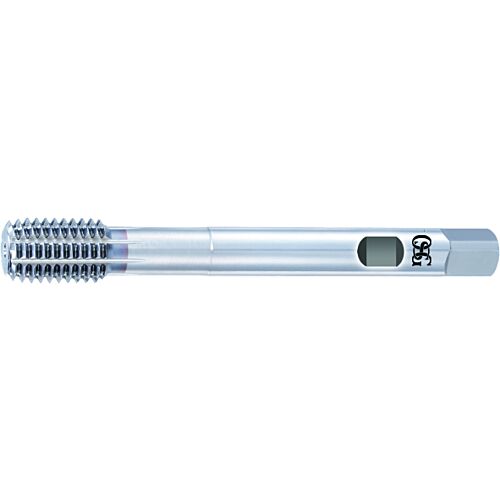

OSG M 4 x0,7 S-XPF D1835 Weldon DIN 2174
€ 0,00 Netto prijs excl. BTW
34 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48222144 | S-XPF-HB Weldon |
Specificaties
DRAAD TYPE
M
SCHROEFDRAADDIAMETER (TD)
4
SPOED (TP)
0.7000
AANSLUITDIAMETER (DCON)
6.00
DIN
2174/1835
DRIVE AFMETING (DRVS)
4.9000
GAT TYPE TOEPASSING
Through and Blind Hole
FUNCTIONELE LENGTE (LF)
63.00
BRUIKBARE LENGTE (LU)
21
NUMBER OF CHIP FLUTES (NOF)
4.00
PRE-MACHINED HOLE DIAMETER (PHD)
3,67 ~ 3,72
TYPE TAP
Forming tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
2.5000
DRAADSNIJ AANSCHUINTYPE (THCHT)
C
SCHROEFDRAADLENGTE (THLGTH)
11.00
SCHROEFDRAAD TOLERANTIE
ISO2-6HX
TYPE
één
PHD MIN
3.6700
PHD MAX
3.7200
PHD_MAX
3.7200
PHD_MIN
3.6700
SCHROEFDRAADDIAMETER (TD_MM)
0.1575
SCHROEFDRAADDIAMETER (TD_MM)
4.00
SPOED
0.7000
SHANK TYPE
HB
Materiaal
Staal
RVS
Aluminiumlegeringen
Gehard staal
Download formaat tekeningen
