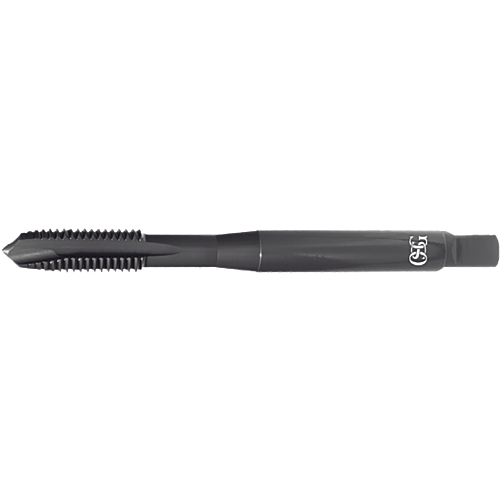

OSG 1/4 x20 BSW S-POT DIN 2184-1
€ 0,00 Netto prijs excl. BTW
4 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48272706 | S-POT |
Specificaties
DRAAD TYPE
BSW
SCHROEFDRAADDIAMETER (TD)
1/4
SPOED (TP)
20.00
AANSLUITDIAMETER (DCON)
7.00
DIN
2184-1
DRIVE AFMETING (DRVS)
5.5000
GAT TYPE TOEPASSING
Through Hole
FUNCTIONELE LENGTE (LF)
80.00
BRUIKBARE LENGTE (LU)
30
NUMBER OF CHIP FLUTES (NOF)
3.00
PRE-MACHINED HOLE DIAMETER (PHD)
5.1
TYPE TAP
Cutting tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
4.00
DRAADSNIJ AANSCHUINTYPE (THCHT)
B
SCHROEFDRAADLENGTE (THLGTH)
19.00
SCHROEFDRAAD TOLERANTIE
MED
SCHROEFDRAADDIAMETER (TD_MM)
0.2500
SCHROEFDRAADDIAMETER (TD_MM)
6.3500
SPOED
1.2700
SPOED
20.00
Materiaal
Staal
RVS
Gietijzer
Download formaat tekeningen
