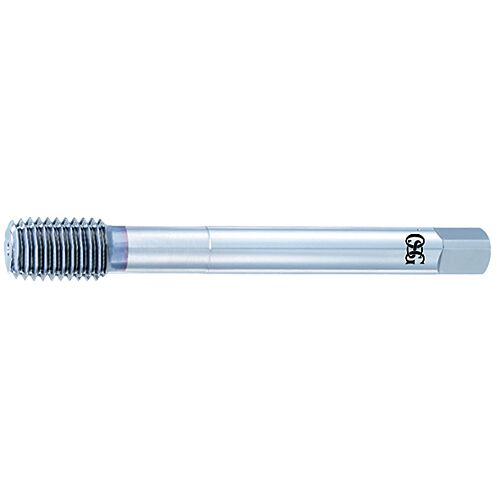

OSG MF 10x1,25 S-XPF-GL-6GX DIN 2174
€ 0,00 Netto prijs excl. BTW
80 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 48297170 | S-XPF-GL 6GX |
Specificaties
DRAAD TYPE
MF
SCHROEFDRAADDIAMETER (TD)
10
SPOED (TP)
1.2500
AANSLUITDIAMETER (DCON)
7.00
DIN
2174
DRIVE AFMETING (DRVS)
5.5000
GAT TYPE TOEPASSING
Through and Blind Hole
FUNCTIONELE LENGTE (LF)
100.00
NUMBER OF CHIP FLUTES (NOF)
0.00
OVERMAATS
0.0280
PRE-MACHINED HOLE DIAMETER (PHD)
9,40 ~ 9,47
TYPE TAP
Forming tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
2.5000
DRAADSNIJ AANSCHUINTYPE (THCHT)
C
SCHROEFDRAADLENGTE (THLGTH)
12.00
SCHROEFDRAAD TOLERANTIE
ISO3-6GX
PHD MIN
9.4000
PHD MAX
9.4700
PHD_MAX
9.4700
PHD_MIN
9.4000
SCHROEFDRAADDIAMETER (TD_MM)
0.3937
SCHROEFDRAADDIAMETER (TD_MM)
10.00
SPOED
1.2500
Materiaal
Staal
RVS
Aluminiumlegeringen
Download formaat tekeningen
