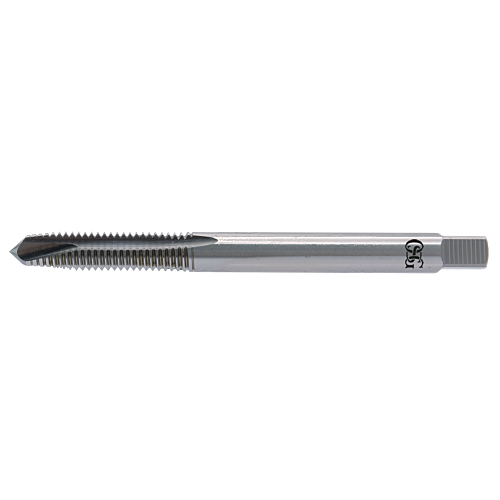

OSG UNJF 7/8x14 E-POT DIN 2184
€ 0,00 Netto prijs excl. BTW
5 op voorraad (Copilote (BE))
Vóór 16:00 besteld, de volgende dag bezorgd
| EDP | Serie |
|---|---|
| 89352830 | E-POT |
Specificaties
DRAAD TYPE
UNJF
SCHROEFDRAADDIAMETER (TD)
7/8
SPOED (TP)
14.00
AANSLUITDIAMETER (DCON)
18.00
DIN
2184-1
DRIVE AFMETING (DRVS)
14.5000
GAT TYPE TOEPASSING
Through Hole
FUNCTIONELE LENGTE (LF)
125.00
NUMBER OF CHIP FLUTES (NOF)
4.00
PRE-MACHINED HOLE DIAMETER (PHD)
20.5
TYPE TAP
Cutting tap
LENGTE AANSNIJDING SCHROEFDRAAD (THCHL)
5.00
DRAADSNIJ AANSCHUINTYPE (THCHT)
B
SCHROEFDRAADLENGTE (THLGTH)
25.00
SCHROEFDRAAD TOLERANTIE
ANSI-3B
TYPE
2
PHD_MAX
20.7030
PHD_MIN
20.4570
SCHROEFDRAADDIAMETER (TD_MM)
0.8750
SCHROEFDRAADDIAMETER (TD_MM)
22.2250
SPOED
1.8143
SPOED
14.00
Materiaal
Titaniumlegeringen
Download formaat tekeningen
